제품의 특징
- 안정적인 구조 및 높은 신뢰성
- 손쉬운 기기 조작 및 모니터링
- 다양한 제품군
- 작은 설치공간
- 긴 제품 수명
- 구조적 안정성
구조적 안정성 및 높은 신뢰성 - 사용자 편의
편리한 조작 및 모니터링, 사용자 중심 설계 - 긴 제품 수명
긴 제품 수명 및 유지보수 최소화

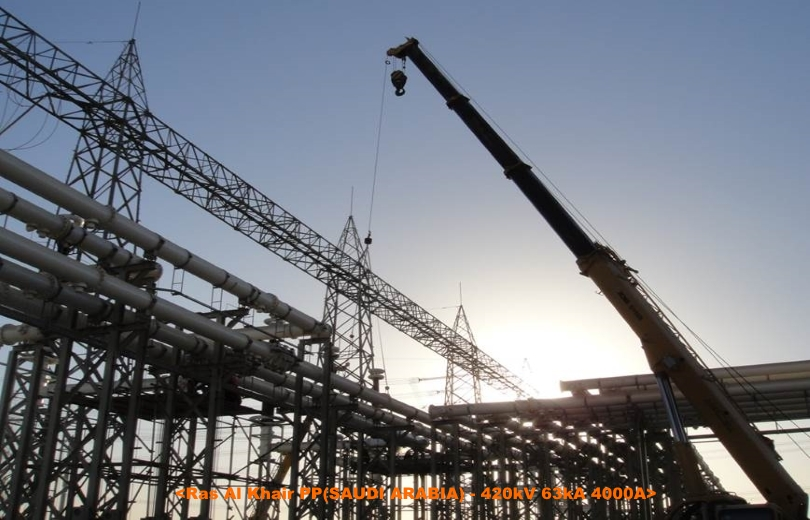

제품 갤러리
제품 사양
| 사진 | 구분 | 25.8kV |
|---|---|---|
 |
모델명 | WIB 25.8-4-3,150 |
| 정격전압(kVrms) | 25.8 | |
| 정격차단전류(kArms) | up to 40 | |
| 정격전류(Arms) | up to 3,150 | |
| 정격주파수(Hz) | 60 | |
| 상용주파내전압(kVrms) | 70 | |
| 뇌임펄스내전압(kVpeak) | 150 | |
| 개폐임펄스내전압(kVpeak) | - | |
| 정격가스압력(MPa) | 0.12 |
| 사진 | 구분 | 72.5kV GIS | |||
|---|---|---|---|---|---|
 |
모델명 | 72.5SP | 72.5SP-1 | 72.5SP-2 | 72.5 SP-2* |
| 정격전압(kVrms) | 72.5 | ||||
| 정격차단전류(kArms) | 20 | 31.5 | 20 | 31.5 | |
| 정격전류(Arms) | 2000* | ||||
| 정격주파수(Hz) | 60 | 50/60 | 60 | 50/60* | |
| 상용주파내전압(kVrms) | 140 | 140 | 160 | 140 / 160* | |
| 뇌임펄스내전압(kVpeak) | 325 | 325 | 350 | 325/375* | |
| 개폐임펄스내전압(kVpeak) | - | ||||
| 정격가스압력(MPa) | 0.5 / 0.3 | 0.6 / 0.4 | 0.5 / 0.3 | 0.6 / 0.4 | |
| 사진 | 구분 | 145kV GIS | |
|---|---|---|---|
 |
모델명 | 145SP-1 | 145SP-3 |
| 정격전압(kVrms) | 145 | ||
| 정격차단전류(kArms) | 40 | ||
| 정격전류(Arms) | 3150 | ||
| 정격주파수(Hz) | 50/60 | ||
| 상용주파내전압(kVrms) | 275 | ||
| 뇌임펄스내전압(kVpeak) | 650 | ||
| 개폐임펄스내전압(kVpeak) | - | ||
| 정격가스압력(MPa) | 0.6 / 0.4 | ||
| 사진 | 구분 | 170kV | |
|---|---|---|---|
 |
모델명 | 170SR | 170SR(각상구동 CB) |
| 정격전압(kVrms) | 170 | 170 | |
| 정격차단전류(kArms) | up to 50 | 40 | |
| 정격전류(Arms) | 2,000 / 3,000 / 4,000 | 2,000 /3,150 | |
| 정격주파수(Hz) | 50 / 60 | 50 | |
| 상용주파내전압(kVrms) | 325 | 325 | |
| 뇌임펄스내전압(kVpeak) | 750 | 750 | |
| 개폐임펄스내전압(kVpeak) | - | - | |
| 정격가스압력(MPa) | 0.6 / 0.4 | 0.6 / 0.4 | |
| 사진 | 구분 | 245kV |
|---|---|---|
 |
모델명 | 300SR |
| 정격전압(kVrms) | 245 | |
| 정격차단전류(kArms) | 50/63 | |
| 정격전류(Arms) | 4,000 | |
| 정격주파수(Hz) | 50 / 60 | |
| 상용주파내전압(kVrms) | 460 | |
| 뇌임펄스내전압(kVpeak) | 1,050 | |
| 개폐임펄스내전압(kVpeak) | 850 | |
| 정격가스압력(MPa) | 0.6 / 0.5 |
| 사진 | 구분 | 362kV | ||
|---|---|---|---|---|
 |
모델명 | 362SL | 362SR | 362SU |
| 정격전압(kVrms) | 362 | |||
| 정격차단전류(kArms) | 40 | 50 | 63 | |
| 정격전류(Arms) | 4,000 | 4,000 | 8,000 | |
| 정격주파수(Hz) | 60 | |||
| 상용주파내전압(kVrms) | 450 | |||
| 뇌임펄스내전압(kVpeak) | 1,175 | |||
| 개폐임펄스내전압(kVpeak) | 950 | |||
| 정격가스압력(MPa) | 0.6 / 0.5 | 0.6 / 0.5 | 0.7 / 0.4, 0.5 | |
| 사진 | 구분 | 420/550kV |
|---|---|---|
 |
모델명 | 550SR |
| 정격전압(kVrms) | 420/550 | |
| 정격차단전류(kArms) | 63 | |
| 정격전류(Arms) | 4,000 | |
| 정격주파수(Hz) | 50 / 60 | |
| 상용주파내전압(kVrms) | 650/710 | |
| 뇌임펄스내전압(kVpeak) | 1,425/1,550 | |
| 개폐임펄스내전압(kVpeak) | 1,050/1,175 | |
| 정격가스압력(MPa) | 0.7 / 0.45 |
| 사진 | 구분 | 800kV |
|---|---|---|
 |
모델명 | 800SR |
| 정격전압(kVrms) | 800 | |
| 정격차단전류(kArms) | 50 | |
| 정격전류(Arms) | 8,000 | |
| 정격주파수(Hz) | 50 / 60 | |
| 상용주파내전압(kVrms) | 830 | |
| 뇌임펄스내전압(kVpeak) | 2,250 | |
| 개폐임펄스내전압(kVpeak) | 1,425 | |
| 정격가스압력(MPa) | 0.7 / 0.4 |
규격 및 인증현황
전 계급의 GIS는 신뢰성이 높은 국제공인시험기관(KEMA, CESI, KERI, MELCO, etc)의 인증을 받은 제품입니다.
현대 일렉트릭 고압차단기 전 모델은 국제공인시험기관의 인증을 받았습니다.
