MV/LV Solution

화공플랜트 및 일반산업 분야에 배전시스템, 제어시스템, 드라이브 시스템을 공급하는 솔루션

적용분야

중저압차단기

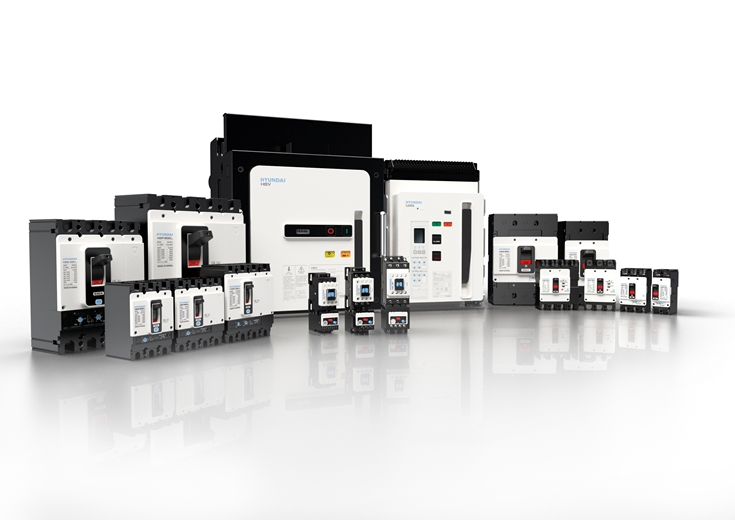

현대일렉트릭은 일반 주택에서 사용되는 MCCB부터 산업 플랜트에 설치되는 ACB, VCB까지 다양한 중저압차단기 제품군을 보유하고 있으며, 당사의 고품질 제품은 전력설비를 더욱 안전하게 보호합니다. 신규 모델인 HG 시리즈는 컴팩트하고 세련된 디자인으로 ‘IF Design Award 2016’ 등 여러 디자인 상을 수상한 바 있습니다.

제품의 특징

  • 제품의 다양화
    주택용에서 일반 산업 설비, 플랜트까지의 다양한 사용처
  • 제품의 안정성
    안정성 강화

제품 갤러리

제품 사양

사진 배선용차단기(MCCB)
특징
  • 향상된 차단 성능과 다양한 제품 전개
  • 국내 최대 차단용량과 선택차단 성능으로 최적의 계통 보호 가능
  • 전 제품 가조정 기능 채택
사양
  • 15A ~ 1600A, 5kA ~ 150kA
  • Ui = 1000V, Ics = 100%Icu
  • 전 제품 가조정 기능 채택
사진 누전차단기(ELCB)
특징
  • 더욱 정밀한 누전 보호로 설비의 안전성 강화
  • MCCB와 내부 부속장치 공용 사용 및 사이즈 호환
  • 누전 감도 전류 및 동작 시간 가조정
  • 시설 장소에 따라 산업용 / 주택용 누전차단기 구분 안전성 추가확보
사양
  • 15A ~ 800A, 2.5kA ~ 85kA
  • Ics = 100%Icu
  • 정격 감도 전류 가조정 : 100 - 300 - 500 - 1000 (mA)
  • 감도 전류 동작시간 가조정 : 0 - 200 - 500 - 1000 (ms)
사진 전자개폐기(MS)
특징
  • 견고한 내구성과 절연성능 향상으로 다양한 산업설비에 적용 가능한 모터 보호 제어 솔루션 제공
  • 상부 보조접점 구조로 설치 면적 축소
  • 소비전력 절감형 보조계전기
  • 과부하 계전기 직렬 연결 (~100A)
사양
  • 9~800AF (8개 프레임)
  • 정격 절연 전압 1000V (50A~)
  • AC/DC Free Voltage (115A~)
사진 기중차단기(ACB)
특징
  • 최대 단락 용량 : 150kA (6300A at 500V)
  • 전기종 N상 통전용량 100%
  • 인입출 Body 장착으로 유지보수 용이
  • 다양한 부속 장치 및 고기능 보호계전기 (OCR)
  • Bus Bar 단자 수평/수직 변경 가능
사양
  • HGS 1600/3200 2개 AF (프레임)
  • HGN 2000/4000/5000/6300 4개 AF(프레임)
사진 진공차단기(VCB)
특징
  • 다양한 기종 전개와 편리성이 강화된 고압 계통보호 솔루션
  • 다양한 제어 전원 및 취부 방식
  • 최신 규격 최상위 등급 취득 (IEC 62271-100)
  • 정격 단시간 4초
  • 편리한 유지 보수 : VI 마모 상태 육안 확인 가능
사양
  • 7.2/12/17.5kV ~50kA, ~4000A
  • 24kV, ~40kA, ~3150A
  • 36kV, ~40kA, ~3150A

* 상세사양 및 내용은 카탈로그를 참조하시고 및 담당자에게 연락 바랍니다.

규격 및 인증현황

IEC60947
KS
DEKRA
NEMA-TR1
ISO18001
ISO14000
ISO9001
CE
KAS
V-CHECK
JEC2200
ANSI
UL
